SMI RED250/ RED 500遥测眼动追踪系统

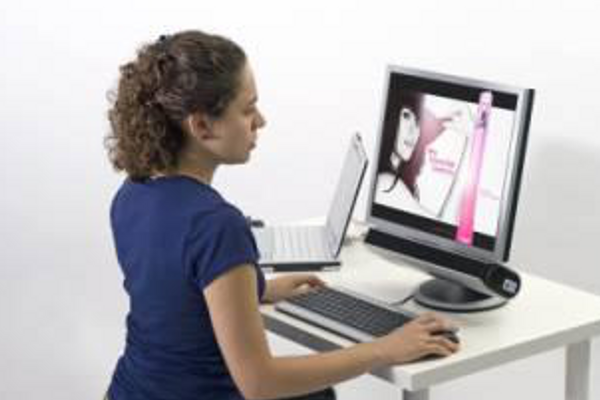

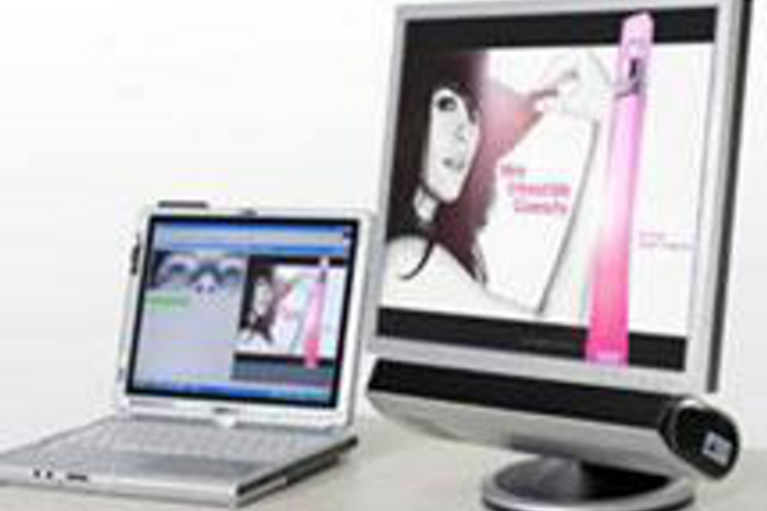

RED眼动仪系统结构如图所示，包括iView PC测试计算机、Stimulus PC图像显示计算机和下方安装的两组红外光源及摄像头。受试者注视前方Stimulus PC计算机屏幕上的图形。测试人员通过iView PC测试计算机控制Stimulus PC上显示的图像，安装在Stimulus PC屏幕下方的摄像头摄取受试者眼睛图像并传入iView PC测试计算机，采集分析受试者眼动数据。Stimulus PC屏幕可以采用液晶显示器、投影机或纸张。RED 500型采样率达到500Hz。RED眼动仪的优点是受试者不用佩戴任何设备，头部可以在一定范围内自由活动，受试者感觉舒适，可以进行较长时间的测试

RED眼动仪校准仅需要十几秒钟，可以采用2点、5点、9点或13点校准，受试者注视屏幕上顺序显示的几个光点即可，而且针对儿童有专门的儿童校准法。受试者观看的图像可以是静态的文字图表或广告页面，也可以是动态的网页或视频图像。RED眼动仪通过Experiment Center软件设定图像显示的时间长短和前后顺序，并可以通过设定阈值来触发显示图像的更换。RED眼动仪iView X软件记录了受试者注视和扫视的时刻、位置坐标和瞳孔大小。RED眼动仪BeGaze分析软件用于分析注视点移动轨迹，不同位置的注视时间，注视点停留的区域分布，勾画兴趣区并得到各个兴趣区每次目光停留时间、总停留时间、进出次数等数据。通过分析这些数据就可以知道被试者观看图像时的习惯爱好及其注意力分布。综合数据库包含了多个受试者和多个记录的相关实验综合数据（例如，注视点移动的轨迹、感兴趣区域的分析）。所有记录的数据可以用标准的文件格式输出以便事后分析。

三合一 :为了简化并改进眼动追踪研究，三合一标准设计的的iView X RED具有独特性，它使得在同样的系统下使用监控器、放映器及平面媒体成为可能。高分辨率的传感器使得被试能够在一个宽敞的操作范围内自由转动头部，强大的软件自动定位眼动轨迹，并能够补偿眼镜或隐形眼镜造成的影响。

即时分析:

集成的GUI提供了一个独立窗口的即时信息。该系统可用来测量被试凝视的位置，记录刺激屏幕的内容，并可自动分析用户对被试视野感兴趣且自定义的区域。简化的后处理:

iView X RED适用于第三方的刺激物包和强大的分析软件，如SMI的BeGaze。系统可将记录的数据输出为ASCII格式，并可用标准的统计软件进行后期处理。

RED/RED250/RED500 参数:

技术:· 无创的、视频眼动追踪 ；

• 双目的、多功能、瞳孔-CR、暗瞳孔追踪.

系统:· 操作系统Windows XP /Windows7；

• 桌面工作站（默认）；
• 笔记本电脑。

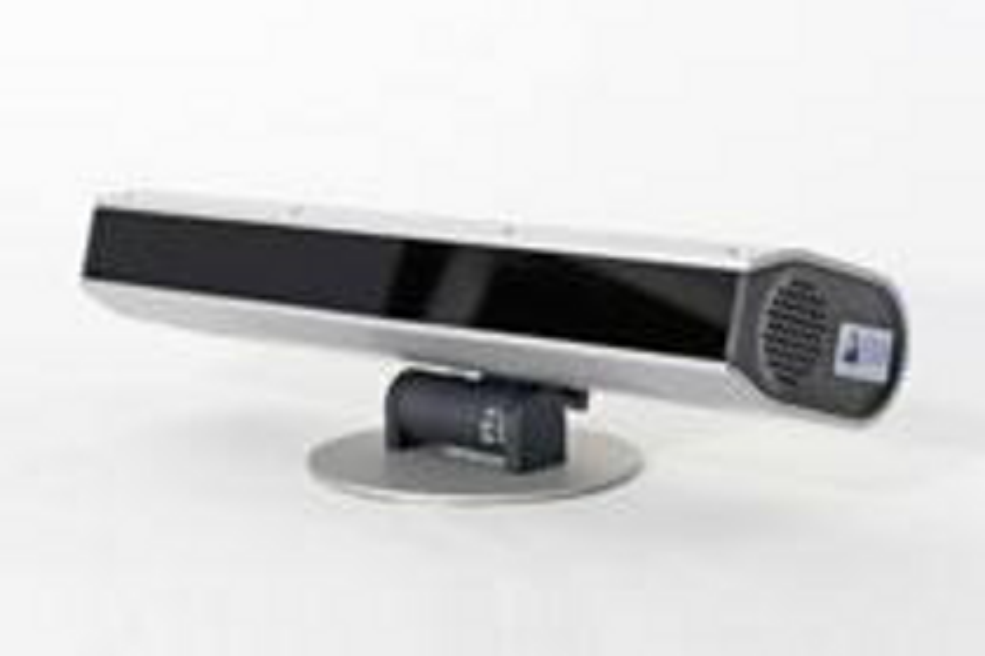

界面:· 连接自由，可自动追踪眼动及头部探测的遥控式红外摄像机；

• 固定式光学系统；
• 屏幕，放映器及平面媒体灵活的三合一式设置；
• 22英寸宽屏显示器；
• 摄像机可以与显示器组合或独立放置；
• 重量< 3公斤 。

辅助设备/通信:· 被试摄像头及声音通道记录 ；

• 通过网线（UDP）连接的开放通信界面；
• 易于与第三方刺激剂分析软件包相整合，如Presentation, E-Prime, Superlab, GazeTracker, MATLAB, SPSS, Excel等等。

系统选项:· SMI Experiment Suite 360° (包括BeGaze & Experiment Center) ；

• 实验设计软件SMI Experiment Center ；
• 分析软件SMI BeGaze ；
• 应用程序设计接口（API）；
• 航空箱。
